為深入貫徹落實省委、省政府、市委、市政府關于安全生產一系列決策部署，激發廣大職工的創新創造能力，今年以來，菏建集團深入開展“五小”成果創新活動，廣泛收集職工編寫的好建議、好做法、好成果。
近期，由菏建集團職工張志豪為第一完成人編寫的“花籃式懸挑腳手架施工安全技術的應用”項目在全省住建系統“五小”成果競賽中脫穎而出，榮獲一等獎。
一、成果簡介

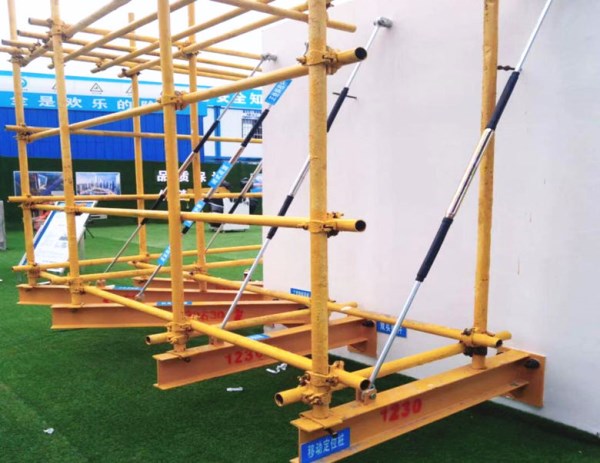

花籃式懸挑鋼管腳手架底部的支撐梁一端通過連接螺栓固定在主體結構上，另一端采用的是具有調節功能的斜拉桿與主體結構的預埋螺栓環相連，受力形式類似“簡支梁”，與傳統懸挑型鋼梁支撐形式相比，改變了支撐梁的受力形式，大大減少了型鋼梁的長度，節省了型鋼梁的用量，提高了施工安全。
二、成果優點
該技術采用新型懸挑型鋼梁代替伸入主體結構的懸挑型鋼梁，與傳統的懸挑型鋼梁對比具有以下優點：
（一）鋼梁支座無需埋入剪力墻處，拉桿錨點也無需在模板上開洞預埋拉環，不存在后期補洞過程，消除因補洞引起外墻滲漏水隱患，確保工程質量；
（二）鋼梁支座一端穿過穿墻螺栓與墻（梁）結構進行連接，懸挑支座無需錨入1.25倍的懸挑長度，可至少節約一半的鋼梁用量；
（三）鋼梁支座和上節拉桿通過預埋穿墻螺栓與墻（梁）結構連接，拆除時無需切割，不會對螺栓造成損耗；同時，拆除后的可調拉桿可周轉利用，拉桿、螺栓等構件重復利用率高，節約成本；
（四）樓面由于懸挑層樓面上無鋼梁支座錨入，可穿插進行砌筑、地面抹灰等工序，后續工作施工方便，節省工期；
（五）由于拉桿、套筒組件、鋼梁支座等構件可在出場前定型化生產，構件尺寸精度高，質量可靠，可減少勞動力投入，縮短施工工期；
（六）懸挑梁斜拉桿上端與建筑物主體結構的固定是采用可拆式預埋高強螺栓，腳手架拆除后、可簡便的拆除穿螺栓，外墻各種施工工序可高效進行；
（七）與傳統做法的懸挑架的斜拉繩預埋環對比（傳統的斜拉繩預埋環既不可回收，拆除時還需現場切割），既省工又可節約材料；
（八）該新型懸挑梁的斜拉桿采用的是具有調節功能的閉式花籃式斜拉桿，可隨時調節拉桿長度以確保架體的高度和穩定性，且周轉次數遠遠大于傳統的鋼絲繩；
（九）從受力角度來說，相比于傳統懸挑腳手架，花籃拉桿式腳手架受力更合理、更明確，懸挑能力更強、更安全。
三、成果成效
隨著高層建筑施工安全管控要求的進一步提高和建筑安全施工管理的效率提升，花籃式懸挑腳手架的使用達到了安全性、節能性、美觀性的目的?；ɑ@式懸挑腳手架降低了施工管理成本，提高了施工過程的安全性，大大降低了發生安全事故的概率，進一步提高了施工安全技術水平。
